简 介

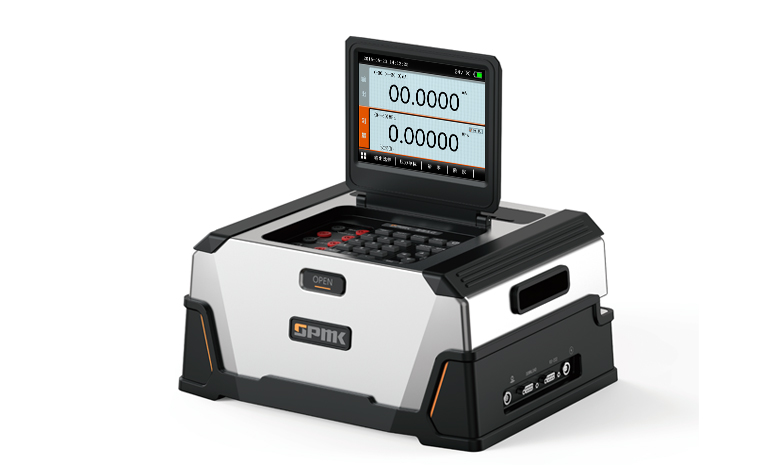

SPMK221G-60全自动压力校验仪是一款液压介质的校验装置，其压力可达60MPa。采用智能控制，能快速准确输出设定的压力值，可以高效、高质、安全的完成指针类仪表、压力变送器、压力开关等仪表的快速校准工作。
主要特点
◆ 8吋彩色触屏；
◆ 内置自动造压源；
◆ 交直流两用，内置充电电池；
◆ 双路输出接口，可旋转收纳；
◆ 支持校准HART智能型仪表；
◆ 可外接SDP模块式智能数字压力校验仪；
◆ 具有预压功能，可支持同时检定多块压力仪表；
◆ 友好的用户界面，图标式管理菜单，图文式帮助界面；
◆ RS232通讯接口，波特率可选；
◆ 便于携带，方便维护。
技术参数
产品参数
◆ 显示：4/5/6位显示，用户可自定义；
◆ 使用环境：环境温度：(0～50)℃；相对湿度：<90%，非凝露；大气压：(86～106)kPa.a；
◆ 压力接口： 2个M20×1.5标准内螺纹；
◆ 电池续航能力： 8小时；
◆ 外形尺寸： (360×295×210)mm；
◆ 重 量：17kg。
电测指标
项 目 | 范 围 | 分辨力 | 准确度 | |
测量 | mV测量 | (-300～300)mV | 1μV | ±(0.008%RD+6μV) |
V测量 (自动量程) | (-5～5)V | 20μV | ±(0.008%RD+100μV) | |
(-12～12)V | 100μV | ±(0.008%RD+240μV) | ||
(-30～30)V | 100μV | ±(0.008%RD+600μV) | ||
mA测量 | (-25～25)mA | 0.1μA | ±(0.008%RD+1.0μA) | |
(-50～50)mA | 0.1μA | ±(0.008%RD+2.0μA) | ||
开关测试 | 机械开关、NPN型开关、PNP开关 | N/A | 响应时间＜10ms 如果开关带点，电压范围(3～30)V | |
输出 | 电流输出 | (0～2.5)mA | 0.05μA | ±(0.008%RD+0.20μA) |
(2.5～25)mA | 0.5μA | ±(0.008%RD+1.0μA) | ||
电压输出 | (0～16)V | 250μV | ±(0.008%RD+0.5V) | |
电源输出 | (16～30)V | 1V | 步进值1V，最大带载70mA,±1V(24V除外)，±0.24V@24V | |
总线通讯 | 支持HART总线通信、Profibus PA总线通信 | |||
产品配置
221G全自动压力校验仪（液压版）配置表
产品名称 | 全自动压力校验仪 |
压力自动发生范围 | (0～60)MPa |
内置压力模块一 | (0～60)MPa 0.02级 |
控制稳定性 | ≤0.005%FS |
传压介质 | 矿物质油或纯净水 |
任务功能 | 有 |
HART 通讯 | 有 |
数据存储 | 有 |
压力开关检测 | 有 |
mA/mV/V测量 | 有 |
电流/电压输出 | 有 |
电压输出 | 有 |
温度自动补偿 | 有 |
外接压力模块 | 有 |
① 温度自动补偿范围（-10～50）℃，1年准确度；②模块可定制，规格可参考本页《模块选型表》。
模块选型
内置模块选型表
压力范围 | 准确度等级 | 液压版(60MPa) |
(0～2.5)MPa | 0.02/0.05 | ★ |
(0～4)MPa | 0.02/0.05 | ★ |
(0～6)MPa | 0.02/0.05 | ★ |
(0～10)MPa | 0.02/0.05 | ★ |
(0～25)MPa | 0.02/0.05 | ★ |
(0～40)MPa | 0.02/0.05 | ★ |
(0～60)MPa | 0.02/0.05 | ★ |
注:特殊量程和准确度等级的，可单独定制。
随机附件
名 称 | 型 号 | 单 位 | 数 量 |
全自动压力校验仪 | SPM221G | 台 | 1 |
使用说明书 | 《SPMK221G使用说明书》 | 本 | 1 |
保修卡 | 份 | 1 | |
合格证 | 份 | 1 | |
电源适配器 | 个 | 1 | |
表笔线 | 1米 红色 | 条 | 2 |
表笔线 | 1米 黑色 | 条 | 2 |
鳄鱼夹 | 红色 | 个 | 2 |
鳄鱼夹 | 黑色 | 个 | 2 |
过滤器 | 个 | 2 | |
信号线 | 条 | 1 | |
装箱清单 | 份 | 1 |
